数字万用表如何测继电器好坏？小型、中间、交流接触器全知道

你知道吗，用数字万用表测量继电器好坏这事，里头门道可多着！而且对小型继电器、中间继电器、交流接触器都适用！这些看起来差不多的产品，却隐藏着很多关于好坏判断的大学问！下面咱就详细说说。

产品适用情况

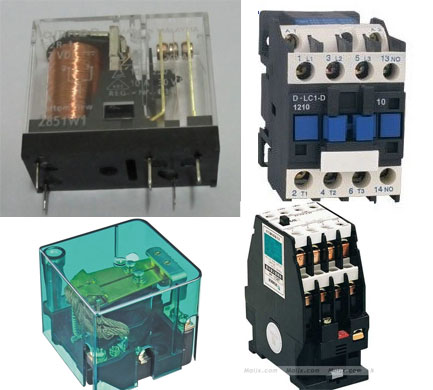

咱要明白，小型继电器、中间继电器还有交流接触器之类的东东，它们结构很相似。都是一组动作线圈加上若干组接触触头组成。就说那线圈，工作电压那是从DC5V到AC380V各有不同。你看，这些产品虽然电压不同，可工作原理一样都是通电作功然后驱动触点动作实现通断。在一些工厂的电气设备里就常常会用到这些

测量基本方向

用万用表测量继电器好坏，主要是测量两个方面。第一个就是测线圈。一般来说，普通继电器线圈阻值从几十到几千欧姆不等，像DC5V这类的可能阻值相对小点，AC380V就可能阻值大点。交流还是直流、功率不同影响也大。还有就是测触点，比如在静止状态下测常闭点的欧姆数，然后模拟闭合情况测常开点的闭合电阻。

判断好坏机制

判断继电器好坏其实有不少办法。要是用电阻挡测线圈，正常是有几十到几千欧姆阻值，如果电阻值明显偏小，那线圈可能有局部短路故障；要是直接显示为零，那就是线圈短路；要是万用表显示溢出符号“1”，这就代表线圈断路。再看触点，常开触点用电阻挡测正常是无穷大，常闭触点测就是短路的。要是触点有一定的电阻值，那就很可能这个继电器是坏

实操测量困难与要求

实际测量的时候呀特别麻烦。其实在正常运行的电气设备里，一般很少会去单独测量继电器的好坏。而且使用万用表测量前有个小细节大家可千万别忘记汽车继电器测试台，得把两个表笔短接起来看看表是不是回零，因为一旦表不准了那测量误差可就大了。数字万用表和指针万用表在测量继电器时，大致原理非常类似，但指针表看阻值有时候得换算

测量数值步骤

测量继电器有这么些步骤要记着。比如测吸合电流这一项，得把万用表置于直流电流200mA挡，然后把继电器的线圈，5.1电位器和200电阻器串联起来，接上20V直流电源。预先得把电位器调节到阻值Z大处，然后打开电源慢慢调节让阻值变小汽车继电器测试台，继电器一吸合，屏幕显示值就是吸合电流。释放电流测量也是在测量吸合电流之后接着做就行了。

具体触点测量细节

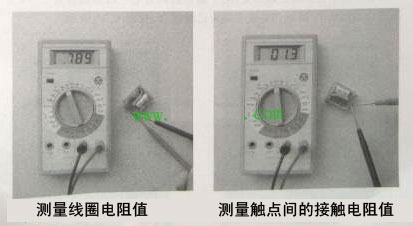

在使用万用表测触点接触电阻值时，将表置于200电阻挡，如果数值正常的话一般显示零点几欧姆。要是还开了蜂鸣器挡的话，除了显示电阻值，还会有蜂鸣声发出。要是显示溢出符号“1”而且蜂鸣器也没响，这就说明被测的两个触点之间没有接通。
