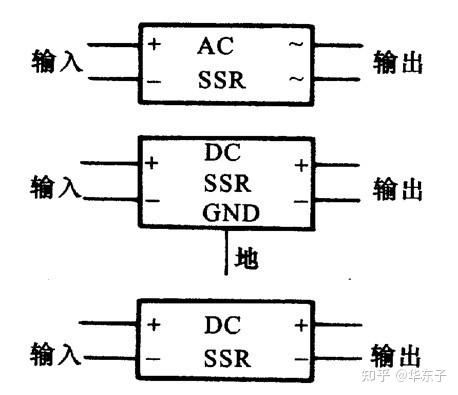

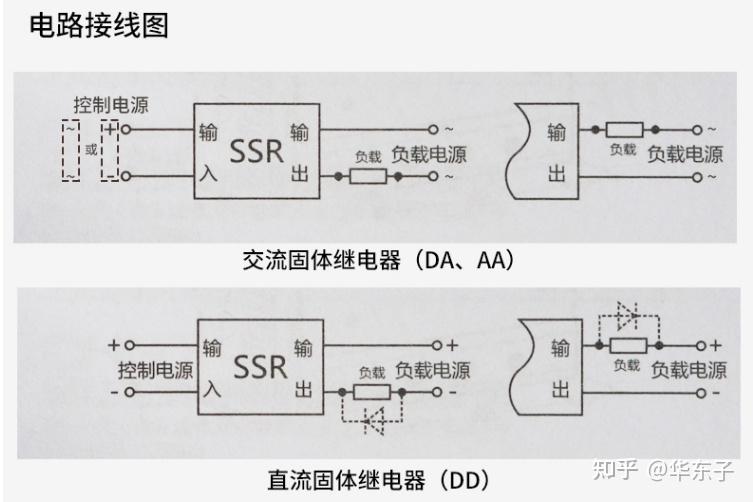

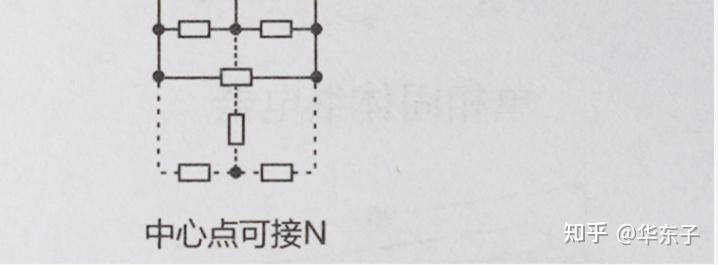

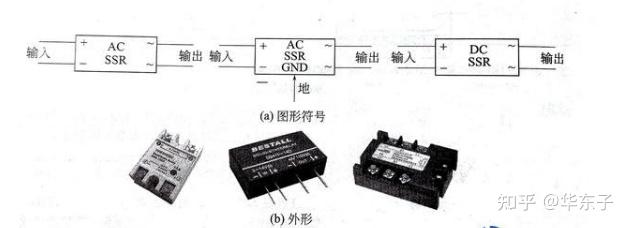

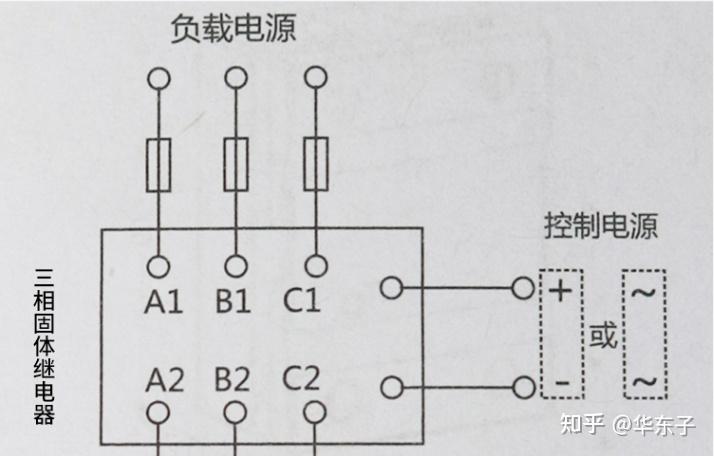

固态继电器（SSR）：结构、原理及在逻辑控制中的应用介绍

Z 型 SSR 这类固态继电器那可是有不少门道继电器断电延时开，里头包含的过零检测电路，工作时候的特性以及各种参数，那都是大有讲究，要是弄不明白，用起来可就容易出问题

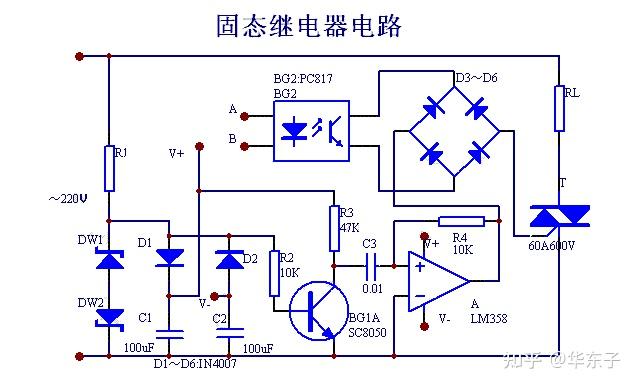

过零检测与导通延时

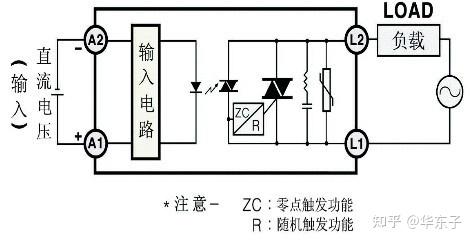

Z 型 SSR 内部的过零检测电路可是起大作用。当施加输入信号 Vin 之后，必须要等负载电源电压到了过零区，SSR 才会导通。这就可能出现问题，它有可能造成电源半个周期的最大延时。比如说在一些对时间要求严格的电路里，这延时可能影响整个系统的运行，这可不能小瞧

感性负载情况

当加上感性负载的时候，在输入信号截止 t1 之前，双向可控硅就导通。这时候电流滞后电源电压 90 度（要是纯感的话）。像那种电动机等感性负载的电路里，我们就能看到这个现象。这样一来，对电路里的其他器件也会产生连带影响，在设计和使用的时候就得充分考虑这一点。

增强型 SSR 优势

单向可控硅也就是增强型 SSR，它是单极性工作状态。它只受静态电压上升率限制，典型值是 200V/s。在大功率应用场合不管是感性负载还是阻性负载，增强型固态继电器 HS 系列比普通型 SSR 强太多。它耐电压、耐电流冲击，产品可靠性也更高。就比如一些大型的工业设备中，用增强型 SSR 就稳好多。

重要参数之接通关断电压

保证接通电压 Vicmin，就是保证常开型固体继电器输出电路接通时施加在输入端电压的最低值，要是低于这个值，电路就难接通。保证关断电压 Vismax继电器断电延时开，是保证常开型固体继电器输出电路关继时施加在输入端的最高值。这两个参数特别重要，就好比门的开关条件一样，得严格把控才行。

输出相关参数介绍

输出电流 Ilmax，是在规定环境温度下，固体继电器允许使用的最大稳态负载电流值。超过这个电流，可能就会损坏继电器。输出电压降或输出接通电阻 Ron，是在规定环境温度下，继电器接通，额定工作电流下，两输出端之间的压降或电阻值。还有输出漏电流 Iol，是在规定环境温度下，继电器关继状态，输出端为额定输出电压时，流经负载的电流有效值，这几个参数共同影响着继电器的实际使用效果。

时间和浪涌电流等特性

接通时间 Ton，是从加输入电压到保证接通电压开始到输出端电压达到最终变化的 90%这中间的时间间隔。关继时间 Toff 反过来，从切除输入电压到保证关继电压开始到输出电压达到最终变化的 90%为止的时间间隔。过负载和浪涌电流 Isur 也有规定，按总规范，固体继电器的过负载是 3.5 倍额定输出电流、脉冲宽度 100ms 等等那些。零点交越的固态继电器能让负载得到完整正弦波形，真是妙！而光继电器还得要外部限流电阻器和额外的场效应晶体管。
