时间继电器虽小作用大，详解其工作电压及调节方法

兄弟们，你说这时间继电器，小小的一个元件，那作用可是大得很！它能实现小电流控制大电流，跟接触器搭配使用，还是星三角接触器接线必不可少的元件！你就说神奇不神奇？咱今天个就好好聊一下这时间继电器。

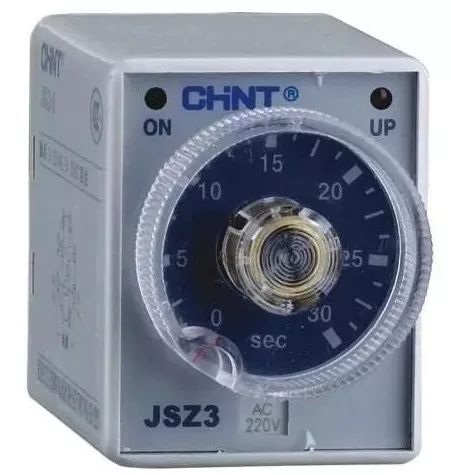

元件概述

时间继电器别看它体积小，可真是能干大事！它在电路控制里那作用杠杠的，一般都和接触器“搭配干活”，就跟俩人合伙做生意似的，配合得那叫一个默契。尤其是在星三角接触器接线中，那更是起到不可替代的作用了，要是没有它，这电路控制还真就费劲了。

工作电压详情

这时间继电器的工作电压有直流和交流之分。在控制星三角启动接触器的时候，咱一般用的是交流的。虽说直流和交流的接线方法差不多，但工作电压不同，这点可得格外注意。像我们看到那个交流电压220伏的，就是常见的一种应用。这要是电压整不对，那机器可就没法正常运行

接线要点揭秘

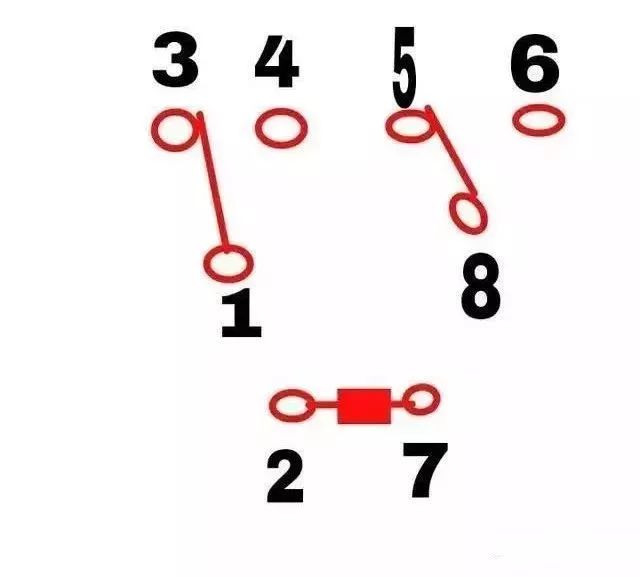

接线方面，2和7得接上继电器的工作电压，这相当于给它“供电”。134和856分别是一组跳转触点，利用它们就能控制一个或者多个接触器。这每组触点都有各自的任务，就跟分工明确的小团队一样，各管各的事。掌握好了接线方法，电路才能实现精准控制。

通电延时继电器解析

时间继电器有通电延时和断电延时这两种，而星三角启动用的是通电延时继电器，还有220伏和380伏之分，咱常用380伏的。它的意思是通电以后就开始计时断电延时继电器工作原理，时间一到，常闭触点和常开触点就会“互换身份”。你就想象成俩人换了工作岗位，虽然有些不可思议，但这就是实际发生的事。

延时时间调节奥秘

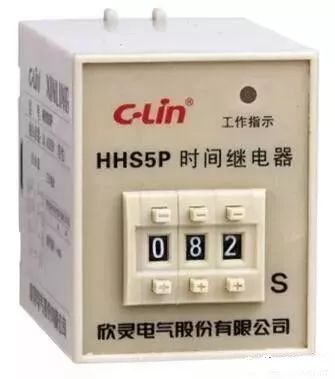

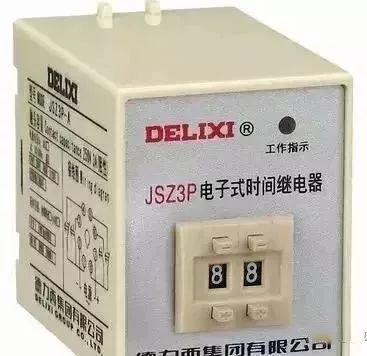

在通电延时继电器上能看到个类似88的数字，这就是用来调节延时时间的关键位置。比如我们把它调到20秒，那通电以后它就老老实实计时，20秒一到，它就完成触点的切换了。这个功能可太实用了，能根据不同的需求去灵活设置时间。要不然这电路“行动”时间不准，后面的设备就会“手忙脚乱”

接触点功能说明

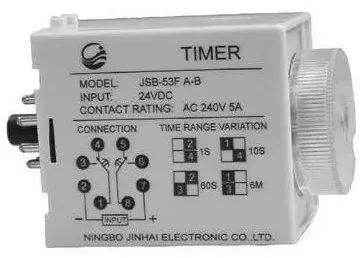

380伏的延时继电器一般有8个接触点，2个是给它“供电”的，另外6个分成两组跳转。就好比两条不同的道路，各自有各自的方向和作用。在电动机星三角启动时，只需要其中一组跳转点就行。品牌不一样的时间继电器，触点位置和情况会有差别，所以在接线前得好好看看侧面的线路图断电延时继电器工作原理，分清每个触点的“身份”。这样接线才不会出错，设备运行才能安安稳稳的。

说来说去，这时间继电器学问可真不少，大家说是不是得好好把它研究明白了？感觉有用的就给点个赞分享出去，大伙有没有碰到过时间继电器接线出错的事？
